症状:ノートPCの本体側の電源コネクタが本体内部に落ち込むようになってしまったため,接続が出来ずに給電できなくなった。

対処:本体を分解し,電源コネクタを適切な位置にボンドなどで固定する。





という対処を・・・2年前に一度やったわけですが,それと同じ状況が別の機体で発生したため,分解修理することになりました。

 Lenovo製品なので,整備マニュアルが公開されているおかげでこんな事も出来るわけですが。


①:バッテリーを外す。
②:裏蓋を外す。
③:HDDを取り外す。
④:光学ドライブを取り外す。
⑤:キーボードを取り外す。
⑥:アンテナ線を外し,無線LANのモジュールを取り外す。
⑦:本体カバーを取り外す。

となったところで,電源コネクタ部分が見えました。

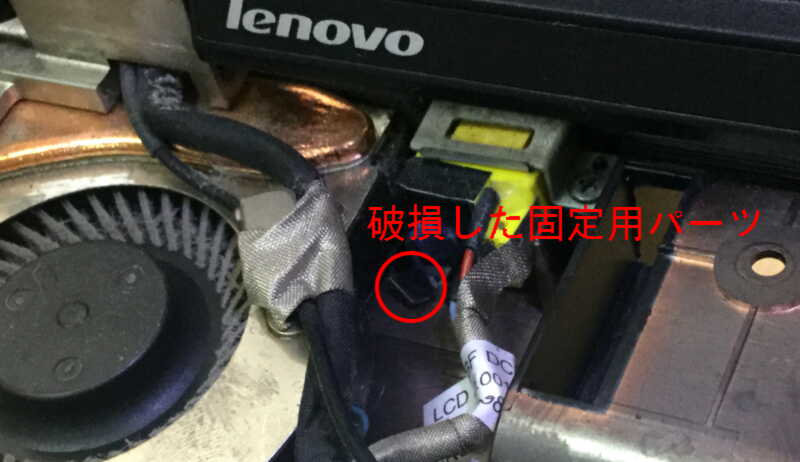

 あぁ,やっぱり本体側でコネクタを保持するためのパーツが破損してます。



 このままでは作業しにくいので,続けてディスプレイを本体から取り外します。

 で,作業開始。

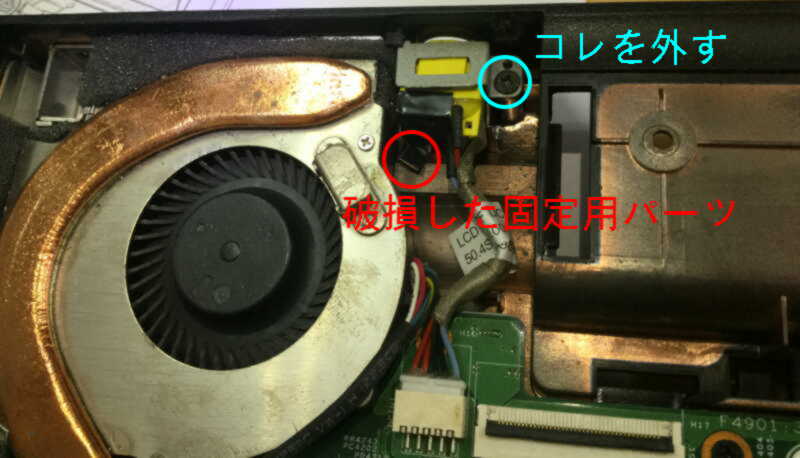

 黄色の本体側コネクタを押さえているパーツのネジ(水色の○)を外すと,コネクタが取り外せるので,一度外します。


 赤丸の部分のパーツが破損しているので,外からの力でコネクタが内側に動いてしまいます。

 そこで,ボンドで固定することにします。

 ボンドを適量塗りつけて,元通りに取り付けます。

 そのまま,説明書に書いてある硬化に必要な時間に15分程度余裕を見た時間放置して,それなりに固定されているのを確認してから,分解した手順の逆で組み立て。


 そして,ACアダプタからのケーブルを接続・・・手応え的に,ちゃんと固定されているようです。

 電源ボタンを押すと・・・起動しました。


 しかし・・・こんな対処の2度目があるとは思わなかったなぁ(苦笑)
